一、工作原理

膜分離原理：主要基于碟管式反滲透（DTRO）技術，利用半透膜的特性，在壓力作用下，使滲濾液中的水分子通過半透膜，而有機物、重金屬離子、鹽分等雜質被截留，從而實現水與污染物的分離3。

流程原理：滲濾液先經過預處理，如砂濾去除大顆粒懸浮物等，然后進入 DTRO 膜系統。在膜系統中，**泵為滲濾液提供壓力，使其在碟管式膜組件內流動，通過多級過濾和分離，將滲濾液中的有害物質逐步去除，*終得到達標或可回用的透過液，濃縮液則進行進一步處理或處置。

DTRO碟管反滲透膜DTRO膜(碟管式反滲透膜)是反滲透的一種形式，是專門用來處理高濃度污水的膜組件，利用壓力使水分子滲濾液透過反滲透膜，把污染物包括氨氨等大于1nm的分子截留，從而達到處理滲透液的目的，其核心技術是碟管式膜片膜柱。因其解決了垃圾滲透液處理中的膜片污染及堵塞問題，是一種**的垃圾滲透液處理技術。

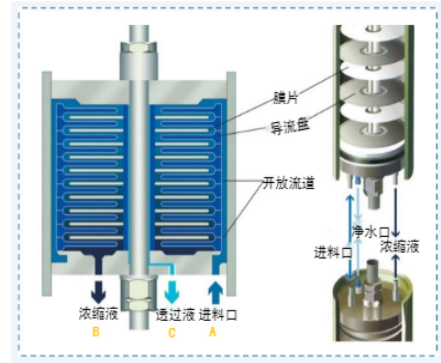

DTRO膜組件原理

1、料液由A口進入膜底部，從外殼邊緣的間隙中進入頂部的導流盤中；

2、被處理的液體以*短的距離快速流經過濾膜，然后180°逆轉到另一膜面；

3、再從O型圈外部的縫隙中流入到下一個過濾膜片，從而在膜表面形成由導流盤圓周到圓中心；

4、再到圓周，再到圓中心的切向流過濾，濃縮液**從進料端法蘭B處流出；

5、料液流經過濾膜的同時，透過液通過中心收集管C不斷排出；

6、濃縮液與透過液通過安裝于導流盤上的O型密封圈隔離。

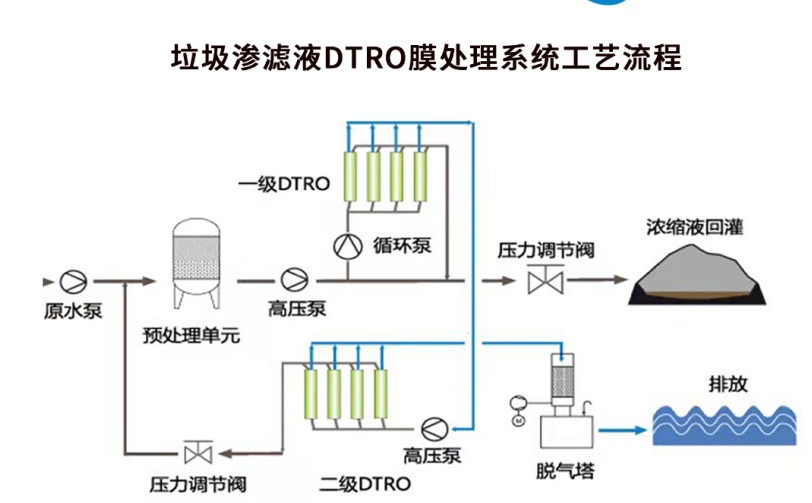

工藝流程描述

（1）預處理

滲濾液 pH 值隨著廠齡的增加、環境等各種條件的變化而變化，其組成成份復雜， 存在各種鈣、鎂、鋇、硅等種難溶鹽，這些難溶無機鹽進入反滲透系統后被高倍濃縮， 當其濃度超過該條件

下的溶解度時將會在膜表面產生結垢現象。而調節原水 pH 值能有效防止碳酸鹽類無機鹽的結垢，故在進入反滲透前須對原水進行 pH 值調節。同時為了減少滲濾液中懸浮物對膜造成污染，需

對原水中的懸浮物進行預處理。

原水從調節池由提升泵輸送至滲濾液原水儲罐之前，先通過籃式過濾器除去進水中的可能帶入的顆粒物質，籃式過濾器過濾孔徑為 1.0mm。濾后原水進入滲濾液原水罐。在滲濾液進入原水罐的同

時，從酸儲罐添加酸調節 pH 值。與此同時，酸攪拌泵開始工作進行回流混合，達到均衡 pH 值的目的。系統原液儲罐回流管路設 pH 值傳感器， PLC 判斷原水 pH 值并自動調節計量泵的頻率以

調整加酸量，*終使進入反滲透前的原液 pH 值達到 6.1-6.5。如果原水 pH 在此范圍內則不需要加酸調節。

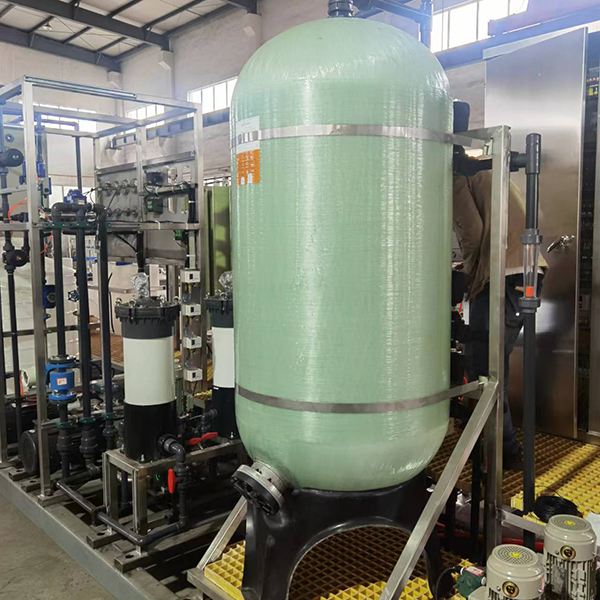

通過砂濾增壓泵泵送進入砂濾器，砂濾器設計一臺，其過濾精度為 50um。砂濾器進、出水端都有壓力表，當壓差超過 1.5bar 的時候須執行反洗程序。砂濾器反沖洗的頻率取決于進水的懸浮物含

量，對一般的垃圾填埋場，砂濾器反沖洗周期約 100 小時左右，對于 SS 值比較低的原水，砂濾運行 100 小時后若壓差未超過 1.5bar 也須進行反沖洗，以避免石英砂的過度壓實及板結現象，兩

者以先到時間為自動激活砂濾反洗時間。砂濾水洗采用原水清洗；氣洗使用反洗風機產生的壓縮空氣。

滲濾液調節池的進水泵應避免懸浮物進入膜系統，從而引起砂濾器的堵塞。

（2）一級 DTRO

膜系統為兩級反滲透，**級反滲透需要從芯式過濾器后進水，**級反滲透處理**級透過水。

砂濾出水給一級 DTRO 設備供水，首**入芯濾，芯式過濾器進一步去除滲濾液中的懸浮物，設備配有芯式過濾器 1 套，其進、出水端都有壓力傳感器，自動檢測壓差， 當壓差超過 2.0bar 的時候

系統提示更換濾芯。芯式過濾器過濾的精度為 10μm 為膜柱提供*

后一道保護屏障。為了防止各種難溶性硫酸鹽、硅酸鹽在膜組件內由于高倍濃縮產生結垢現象，有效延長膜使用壽命，在一級反滲透膜前需加入一定量的阻垢劑。添加量按原水中難溶鹽的濃度確定。

經過芯式過濾器的滲濾液直接進入一級反滲透**柱塞泵。

DT 膜系統每臺柱塞泵后邊都有一個減震器，用于吸收**泵產生的壓力脈沖，給膜柱提供平穩的壓力。經**泵后的出水進入膜組件，膜組件采用碟管式反滲透膜柱， 抗污染性強的優點，對滲瀝液的

適應性很強，膜壽命延長到 3 年以上。一級反滲透系統設一段。

為了保證膜表面足夠的流量和錯流流速，避免膜污染，在膜組件前設置循環泵。循環泵流出的**力及高流量水直接進入膜柱。

膜柱組出水分為兩部分：一級濃縮液和一級透過液。濃縮液端有一個伺服機控制閥，用于控制膜組內的壓力，以產生必要的產水回收率。一級透過液進入二級**泵等待二級 DTRO 進一步處理。一

級濃縮液排入濃縮液儲池，等待回灌或外運處置。

（3）二級 DTRO

**級 DTRO 用于對**級 DTRO 透過液的進一步處理，經一級 DT 膜系統處理后的透過液無需添加任何藥劑直接送入二級 DT 膜系統**泵，一級與二級之間無須設置緩沖罐，系統運行時流量自動匹

配。二級**泵設置了變頻控制，二級**泵運行頻率和輸出流量將根據一級透過液流量傳感器反饋值自動匹配，同時二級**泵入口管路設置了濃縮液自補償，使得二級系統的運行不受一級系統產水量

的影響。由于二級DTRO 進水污染物濃度已大為降低，膜表面過濾流速要求低，回收率比較高，故**級反滲透不需要在線增壓泵，僅僅使用**泵就可以滿足要求。

二級 DTRO 濃縮液端也設有一個伺服電機控制閥，用于控制膜組內的壓力和回收率。**級 DTRO 濃縮液由于其水質遠好于滲濾液原水，故排向**級系統的進水端， 與一級 DTRO 的進水合并處理

，同時提高系統的回收率，二級 DTRO 透過液排入脫氣塔。

4）清水脫氣及pH 值調節

由于滲濾液中含有一定的溶解性氣體，而反滲透膜可以脫除溶解性的離子而不能脫除溶解性的氣體，就可能導致反滲透膜產水 pH 值會稍低于排放要求，經脫氣塔脫除透過液中溶解的酸性氣體后

，pH 值能顯著上升達到 6.0 以上，若經脫氣塔后的清水 pH 值仍低于排放要求，此時系統將自動加少量堿** pH 值至排放要求。由于出水經脫氣塔脫氣處理，只需加微量的堿液即能達到排放要求

。

出水 pH **在清水罐中進行，清水排放管中安裝有 pH 值傳感器，PLC 判斷出水pH 值并自動調節計量泵的頻率以調整加堿量，*終使排水 pH 值達到排放要求。

二、結構組成

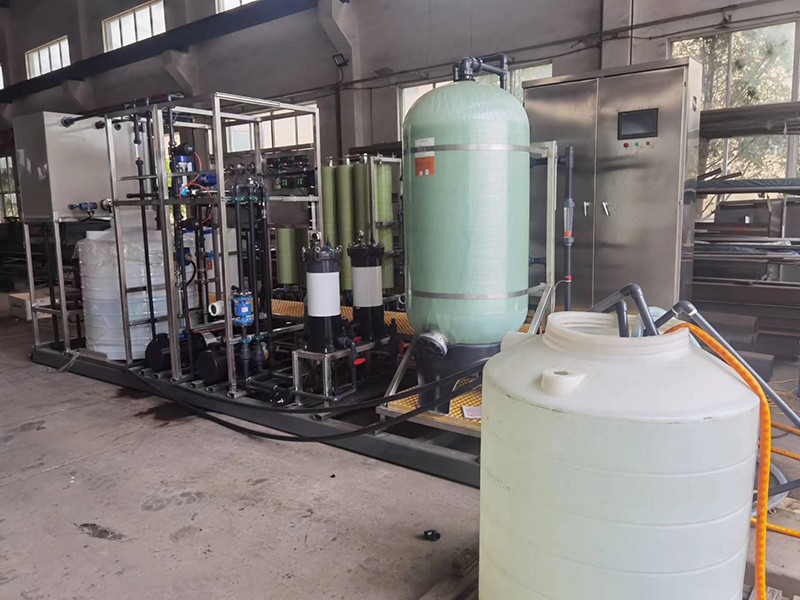

預處理系統：通常包括砂濾系統、保安過濾器、原水罐、加酸調節裝置等，用于去除滲濾液中的大顆粒雜質、調節水質和酸堿度，保護后續的膜系統。

膜分離系統：核心部分為 DTRO 膜組件，由多個碟片式的膜元件和導流盤組成，具有抗污染能力強、通量大等特點。還包括**泵、循環泵等，為膜分離過程提供動力和循環流量。

后處理系統：根據需要可能配備脫碳塔等設備，對膜系統的透過液進行進一步處理，如去除二氧化碳等，使出水水質達到更高的標準。

控制系統：由 PLC 控制器、傳感器、儀表等組成，可實現設備的自動化運行、監控和調節，實時監測設備的運行參數，如壓力、流量、水質等，并根據設定值自動調整設備的運行狀態。

三、特點

處理效率高：能有效去除滲濾液中的有機物、重金屬、鹽分等，使出水水質達標。

適應性強：可處理不同濃度、性質的滲濾液，通過調整參數和工藝流程，適應高鹽度、高有機物、高氨氮等復雜工況。

自動化程度高：采用**的自動化控制系統，可遠程監控和自動操作，減少人工干預。

占地面積小：緊湊型設計，結構合理，在有限空間內集成多級處理工藝，降低土地資源消耗。

維護方便：模塊化設計，方便拆卸和維修，運行穩定，故障率低。

四、應用領域

城市垃圾填埋場：對垃圾填埋過程中產生的大量滲濾液進行處理，防止滲濾液對土壤和地下水造成污染。

垃圾焚燒廠：處理垃圾焚燒過程中產生的滲濾液，確保廢水達標排放，減少對環境的影響。

垃圾中轉站：在垃圾中轉過程中，對產生的滲濾液進行及時處理，避免滲濾液在轉運過程中造成二次污染。
